D373H美標凸耳式蝶閥

您的位置：閥門 - 蝶閥 - D373H美標凸耳式蝶閥 更新時間：2025-10-29 09:10:06

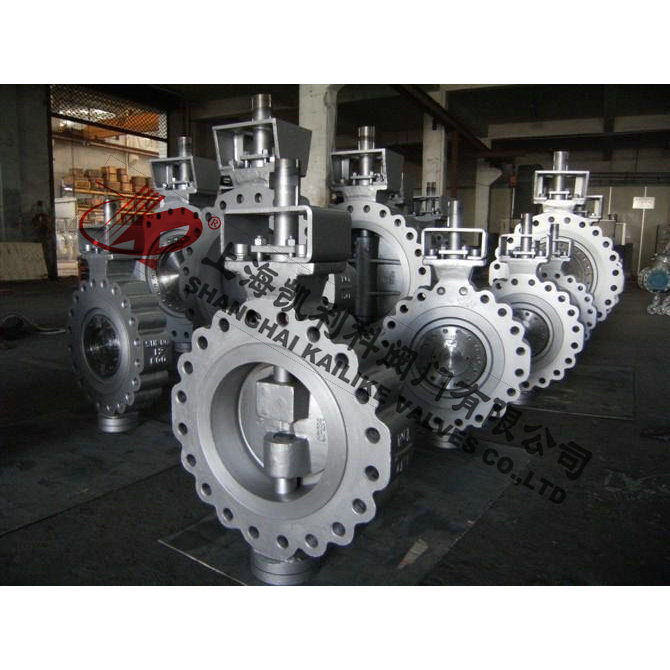

D373H美標凸耳式蝶閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    D373H美標凸耳式蝶閥D373H美標凸耳式蝶閥

    D373H美標凸耳式蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。

    產品名稱： 美標凸耳式蝶閥 產品型號： D373H
    公稱通徑： DN50～DN2400 閥座密封： 金屬密封
    公稱壓力： 1.6Mpa～5.0MPa、150LB-300LB 連接方式： 對夾、法蘭
    適用溫度： -20ºC～+425ºC 驅動方式： 手柄、蝸輪、氣動、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、海水 生產廠家： 上海凱利科閥門有限公司

    產品說明

    D373H美標凸耳式蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

    設計標準

    設計標準 API609-83
    法蘭連接尺寸 ANSI B16.5
    結構長度 ANSI B16.10-1992
    壓力試驗: API598-82

    主要技術參數

    公稱通徑 DN（mm） 2"～36"
    公稱壓力 PN（Mpa） 150Lb 300Lb
    試驗壓力 強度試驗 3.0 7.5
    密封試驗 2.2 5.5
    適用介質 水、蒸汽、油品、海水等
    適用溫度 -29℃～425℃

    主要零件的材質

    零件名稱 材料
    閥體 WCB、304、316、316SS、CF8M
    蝶板 WCB、304、316、316SS、CF8M
    閥桿 316、2Cr13、1Cr18Ni9Ti
    密封圈 316、氟塑料
    填料 柔性石墨、氟塑料

    外形結構圖

    主要外形尺寸

    型號 英寸 L L1 D D1 D2 H2 H1 H M Z-d Wt/kgs
    英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米     英寸 毫米 英寸 毫米 英寸 毫米 對夾式 法蘭式
    D373H-150LB 2" 1.72 43 14.25 108 6.00 152 4.75 120.5 3.62 92 4.33 110 11.02 280 13.58 345 M18 4-19 9 20
    3" 1.93 49 4.50 114 7.50 190 6.00 152.5 5.00 127 4.92 125 12.40 315 14.96 380 M18 4-19 11 29
    4" 2.20 56 5.00 127 9.00 229 7.50 190.5 6.19 157 5.70 145 13.78 350 16.34 415 M20 8-19 13 33
    5" 2.50 64 5.50 140 10.00 254 8.50 216 7.32 186 6.50 165 15.35 390 17.91 455 M20 8-22 16 38
    6" 2.75 70 5.50 140 11.00 279 9.50 241.5 8.50 216 6.89 175 17.91 455 21.45 545 M20 8-22 26 74
    8" 2.80 71 5.90 150 13.50 343 11.75 298.5 10.62 270 8.26 210 20.67 252 24.21 615 M24 8-22 34 86
    10" 3.00 76 6.30 160 16.00 406 14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 51 142
    連接尺寸 12" 3.38 86 7.00 178 19.00 483 17.00 432 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 72 167
    14" 3.63 92 7.50 190 21.00 533 18.75 476 16.25 413 12.60 320 31.50 800 35.43 900 M27 12-29 106 218
    16" 4.00 102 8.50 216 23.50 597 21.25 540 18.50 470 13.98 355 34.25 870 38.58 980 M30 16-29 133 275
    18" 4.50 114 8.74 222 25.00 635 22.75 578 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32 176 315
    D373H-300LB 20" 5.00 127 9.00 229 27.50 399 25.00 635 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32 190 395
    24" 6.06 154 10.50 267 32.00 813 29.50 750 27.25 692 18.70 475 45.51 1155 51.37 1305 M33 20-35 394 580
    30" 6.50 165 11.50 292 38.75 985 36.00 914 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35 476 717
    32" 7.50 190 12.50 318 41.75 1060 38.50 978 36.00 914 24.80 630 56.50 1435 62.40 1585 M39 28-41 618 880
    36" 8.00 203 13.00 330 46.00 1168 42.75 1085 40.25 1022 26.77 680 62.40 1585 69.48 1765 M20 32-41 762 1042
    6" 2.75 70         9.5 240 3.5 216 6.89 175 17.91 435 21.45 545 M20 8-22 28
    8" 2.80 71         11.75 298 10.62 270 8.26 210 20.67 525 24.21 615 M24 8-22 36
    10" 3.00 76         14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 53
    12" 3.38 86         17.00 432 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 74
    14" 3.63 92         18.75 476 16.25 413 12.64 320 31.50 800 35.43 900 M27 12-29 110
    16" 4.00 102         21.25 540 18.50 470 13.98 355 34.25 870 38.58 980 M30 16-29 138


    聲明：【D373H美標凸耳式蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D373H美標凸耳式蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
