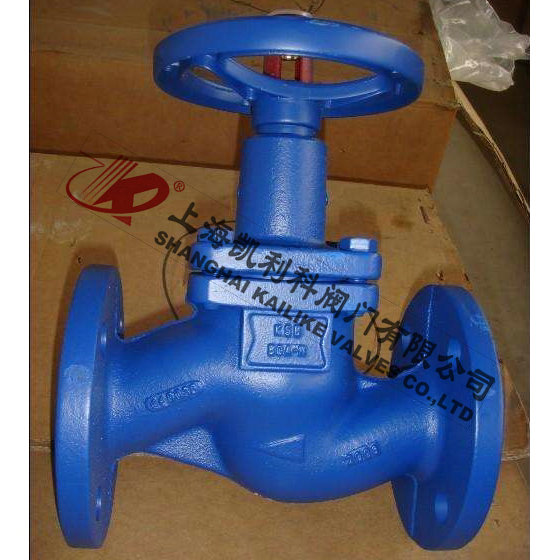

產品名稱：	暗桿波紋管截止閥	產品型號：	WJ41H
公稱通徑：	DN15～DN200	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-40ºC～+425ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、氯氣、氨氣	生產廠家：	上海凱利科閥門有限公司

產品說明

WJ41H暗桿波紋管截止閥采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符合國際密封標準。德標暗桿波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

設計標準

制造標準：DIN3356
結構標準：DIN3202
法蘭標準：DIN2543-2545
對焊口標準：DIN3239
實驗標準：DIN3230
Manufacture:DIN3356
Face ToFace:DIN3202
Flange:DIN2543-2545
Butt-welding:DIN3239
Test:DIN3230

產品特點

1、暗桿波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、可滿足各種工程需要。

雙層波紋管	維修方便
波紋管密封閥桿	雙重密封
位置指示	無升降手輪

1、無泄漏損失--節能并保護環境。
2、德標暗桿波紋管截止閥操作簡單--無升降手輪和位置指示("+" "-")，使操作更直觀；同時閥帽上帶有鎖緊螺母，可將閥門開度固定在某一位置。
3、波紋管截止閥使用壽命長--所有的零泄漏都采用雙層波紋管密封結構設計，在操作時不會產生任何故障，波紋管疲勞壽命達15000次，符合最新國際標準。若波紋管不幸失效，閥蓋上的填料密封可提供二次密封防止泄漏。
4、無需維護--波紋管密封結構不僅杜絕了泄漏現象，而且無需維護，如需更換內部件，也非常簡單、快速，所有的墊片都不含石棉成份。
5、完全符合歐洲壓力設備指令97/23/EC。
6、德標暗桿波紋管截止閥堅固耐用--此產品不受振動影響，可工作于廣泛的壓力和溫度范圍。帶有節流閥芯的零泄漏截止閥可以手動的對系統內的壓力和流量進行粗略簡單的控制，也可替代旁路閥門進行粗略簡單的控制。
7、全不銹鋼材質的型號一般用于腐蝕環境，閥帽上自帶有加脂接頭，可對閥桿和軸套進行潤滑。
8、所有型號的零泄漏截止閥在相應手輪轉動情況下的Kv值測試標準符合EN60534-2-3。

產品用途

工業	電站
廢氣凈化廠	天然氣
真空裝置	氨
熱水	冷凍系統
加熱設備	蒸汽系統

主要零部件材料表

NO.	部件	材料及代號
1	閥體	GS-C25、GGG-40、1.4401
2	閥座	1.4301、Stelllte
3	閥瓣	1.4021、1.4401
4	軸銷	1.4301、1.4401
5	波紋管組件	1.4301、1.4401
6	閥桿	1.4021、1.4401
7	墊片	柔性石墨+不銹鋼
8	閥蓋	GS-C25、GGG-40、1.4401
9	上密封	1.4201、1.4301、1.4401
10	螺栓	ASTMA193-B7、A194-B8
11	填料	柔性石墨
12	調節壓板	1C25、1.4301、1.4401
13	調節螺釘	34CrMo4、1.4301、1.4401
14	閥母銅合金	D2、BL2
15	磨擦片	1C45、1.4301、1.4401
16	彈簧檔圈	1.4301
17	手輪	碳鋼
18	并帽	1C45

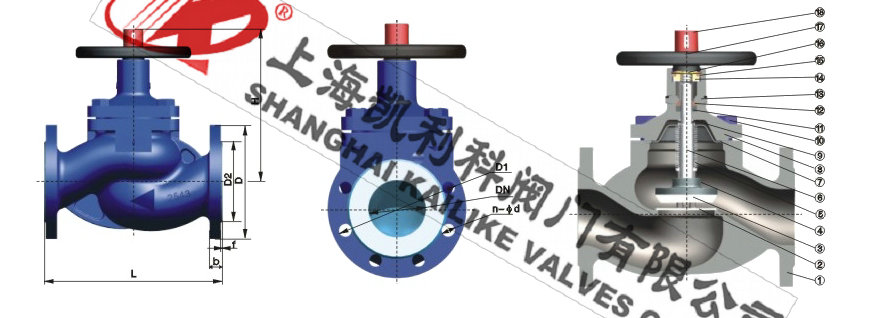

外形結構圖

主要外形尺寸PN16

口徑 DN	主要連接尺寸PN16
	L	D	D1	D2	B	F	H	n-Φd
15	130	95	65	45	16	2	170	4-Φ14
20	150	105	75	58	18	2	175	4-Φ14
25	160	115	82	68	18	2	175	4-Φ14
32	180	140	100	78	18	2	180	4-Φ18
40	200	150	110	88	18	3	200	4-Φ18
50	230	165	125	102	20	3	220	4-Φ18
65	290	185	145	122	20	3	240	4-Φ18
80	310	200	160	138	20	3	260	8-Φ18
100	350	220	180	158	20	3	305	8-Φ18
125	400	250	210	188	22	3	320	8-Φ18
150	480	285	240	212	22	3	345	8-Φ22
200	600	340	295	268	24	3	450	12-Φ22

主要外形尺寸PN25

口徑 DN	主要連接尺寸PN25
	L	D	D1	D2	B	F	H	n-Φd
15	130	95	65	45	16	2	170	4-Φ14
20	150	105	75	58	18	2	175	4-Φ14
25	160	115	85	68	18	2	175	4-Φ14
32	180	140	100	78	18	2	180	4-Φ18
40	200	150	110	88	18	3	200	4-Φ18
50	230	165	125	102	20	3	220	4-Φ18
65	290	185	145	122	22	3	240	4-Φ18
80	310	200	160	138	24	3	260	8-Φ18
100	350	235	190	162	24	3	305	8-Φ22
125	400	270	220	188	26	3	320	8-Φ26
150	480	300	250	218	28	3	345	8-Φ26
200	600	360	310	278	30	3	450	12-Φ26

主要外形尺寸PN40

口徑 DN	主要連接尺寸PN40
	L	D	D1	D2	B	F	H	n-Φd
15	130	95	65	45	16	2	170	4-Φ14
20	150	105	75	58	18	2	175	4-Φ14
25	160	115	85	68	18	2	175	4-Φ14
32	180	140	100	78	18	2	180	4-Φ18
40	200	150	110	88	18	3	200	4-Φ18
50	230	165	125	102	20	3	220	4-Φ18
65	290	185	145	122	22	3	240	4-Φ18
80	310	200	160	138	24	3	260	8-Φ18
100	350	235	190	162	24	3	305	8-Φ22
125	400	270	220	188	26	3	320	8-Φ26
150	480	300	250	218	28	3	345	8-Φ26
200	600	375	320	285	34	3	450	12-Φ30

備注：暗桿波紋管截止閥為長輸管線及設備作為開/關類閥門提供了一個全新環境需求的解決方案。獨特的使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象;暗桿波紋管截止閥可符合世界最嚴格的密封標準; 這對于保證工廠的生產安全，節約能源和保持干凈的工作環境而言至關重要; 適用介質：蒸汽、導熱油、熱煤系統、凝結水、水、空氣、天然氣、液體等有毒介質。

聲明：【W(wǎng)J41H暗桿波紋管截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ41H暗桿波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
