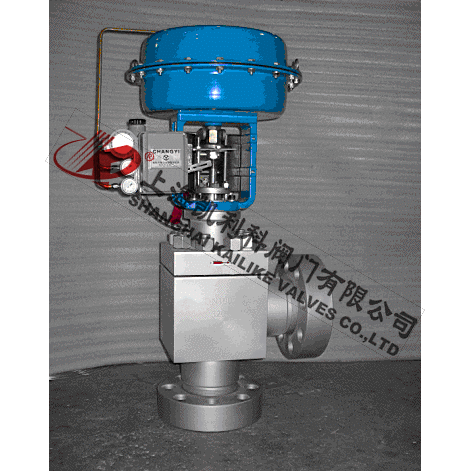

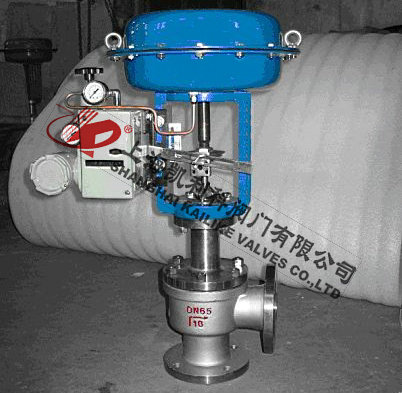

ZJHS氣動薄膜角形單座調節閥
ZJHS氣動薄膜角形單座調節閥是采用頂部導向結構,由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動薄膜角形單座調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構,流路簡單、阻力小、易于沖洗的特點。




			|
				產品名稱: |

				氣動薄膜角形單座調節閥  |

				產品型號: |

				ZJHS  |


			|
				公稱通徑: |

				DN20~DN200 |

				結構形式: |

				角式 |


			|
				公稱壓力: |

				1.6MPa~6.4MPa |

				連接方式: |

				法蘭 |


			|
				適用溫度: |

				-29ºC~+550ºC |

				驅動方式: |

				氣動 |


			|
				閥體材質: |

				鑄鋼、不銹鋼 |

				標準: |

				國標GB、德國DIN、美國API、ANSI |


			|
				適用介質: |

				水、油品、蒸汽、液體 |

				生產廠家: |

				上海凱利科閥門有限公司  |


	產品說明
ZJHS氣動薄膜角形單座調節閥是采用頂部導向結構,由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動薄膜角形單座調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構,流路簡單、阻力小、易于沖洗的特點。氣動薄膜角形單座調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合 。
	閥體


			|
				形      式 |

				角式單座鑄造球型閥 |


			|
				公稱通徑 |

				20、32、40、50、65、80、100、1 25、150、200mm |


			|
				公稱壓力 |

				PN16、40、64bar |


			|
				法蘭標準 |

				JB/T79.1-94、79.2-94等 |


			|
				材      料 |

				鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |


			|
				上  閥  蓋 |

				標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃ |


			|
				閥蓋形式 |

				螺栓壓緊式 |


			|
				填      料 |

				V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |


			|
				結構形式 |

				(詳見圖1-圖4) |


	閥內組件


			|
				閥芯型式 |

				單座柱塞型閥芯 |

				  |

				  |


			|
				流量特性 |

				等百分比特性和線性特性 |

				  |

				  |


			|
				材      料 |

				不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |

				  |

				  |


	執行機構


			|
				型      式 |

				ZHA/B多彈簧薄膜執行機構 |


			|
				型      號 |

				ZHA/B-22 |

				ZHA/B-23 |

				ZHA/B-34 |

				ZHA/B-45 |

				ZHA/B-56 |


			|
				有效面積cm2 |

				350 |

				350 |

				560 |

				900 |

				1400 |


			|
				行程mm |

				10、16 |

				25 |

				40 |

				40、60 |

				100 |


			|
				彈簧范圍KPa |

				20-100(標準)、20-60、60-100、40-200、80-240 |


			|
				膜片材料 |

				丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |


			|
				供氣壓力 |

				140-400KPa |


			|
				氣源接口 |

				RC1/4" |


			|
				環境溫度 |

				-30-70℃ |


閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
	性能


			|
				項        目 |

				不帶定位器 |

				帶定位器 |


			|
				基本誤差% |

				±5.0 |

				±1.0 |


			|
				回      差% |

				≤3.0 |

				≤1.0 |


			|
				死      區% |

				≤3.0 |

				≤0.4 |


			|
				始終點偏差% |

				氣開 |

				始點 |

				土2.5 |

				±1.0 |


			|
				終點 |

				±5.0 |

				±1.0 |


			|
				氣關 |

				始點 |

				±5.0 |

				±1.0 |


			|
				終點 |

				土2.5 |

				±1.0 |


			|
				額定行程偏差% |

				≤2.5 |


			|
				泄漏量1/h |

				0.01%X閥額定容量 |


			|
				可調范圍R |

				30:1 |


	額定流量系數Kv、額定行程


			|
				公稱通徑DN(mm) |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				閥座直徑DN(mm) |

				10 |

				12 |

				15 |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				額定流量系數Kv |

				1.6 |

				2.5 |

				4 |

				6.3 |

				10 |

				16 |

				25 |

				40 |

				63 |

				100 |

				160 |

				250 |

				400 |

				630 |


			|
				額定行程L(mm) |

				10 |

				16 |

				25 |

				40 |

				60 |


			|
				配用執行機構型號 |

				ZHA/B-22 |

				  |

				ZHA/B-23 |

				ZHA/B-34 |

				ZHA/B-45 |


	允許壓差


			|
				公稱通徑DN (mm) |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				閥座直徑DN (mm) |

				10 |

				12 |

				15 |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				執行機構 |

				ZHA/B-22 |

				ZHA/B-23 |

				ZHA/B-34 |

				ZHA/B-45 |



				作用
				方式 |

				氣源壓力
				(Kpa) |

				彈簧范圍
				(Kpa) |

				允許壓差△(bar) |


			|
				氣關 |

				140 |

				20~100 |

				46.4 |

				30.9 |

				19.8 |

				11.1 |

				7.1 |

				4.4 |

				2.8 |

				1.8 |

				1.7 |

				1.1 |

				0.7 |

				0.7 |

				0.5 |

				0.3 |


			|
				250 |

				20~100 |

				64 |

				64 |

				59.4 |

				33.4 |

				21.4 |

				13.1 |

				8.4 |

				5.3 |

				5.1 |

				3.3 |

				2.1 |

				2.2 |

				1.5 |

				0.9 |


			|
				400 |

				40-200 |

				64 |

				64 |

				64 |

				6.4 |

				49.9 |

				30.5 |

				19.5 |

				12.5 |

				11.8 |

				7.8 |

				5 |

				5.1 |

				3.6 |

				2.1 |


			|
				氣開 |

				140 |

				20~100 |

				64 |

				61.9 |

				39.6 |

				32.3 |

				14.3 |

				8.7 |

				5.6 |

				3.5 |

				3.4 |

				2.2 |

				1.7 |

				1.5 |

				1.1 |

				0.6 |


			|
				250 |

				40-200 |

				64 |

				64 |

				64 |

				64 |

				64 |

				56.8 |

				36.4 |

				23 |

				22.1 |

				14.3 |

				9.1 |

				9.5 |

				6.6 |

				3.7 |


			|
				400 |

				80-240 |

				64 |

				64 |

				64 |

				6.4 |

				64 |

				64 |

				50.4 |

				31.8 |

				30.6 |

				19.8 |

				12.6 |

				13.2 |

				9.2 |

				5.2 |


備注:對于波紋管密封調節閥,最大允許壓差為10bar,表中數值若小于10bar則不變,若大于10bar則取l0bar。
	外形結構圖
	主要外形尺寸


			|
				公禰通徑 |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				L |

				PN16/40 |

				85 |

				95 |

				115 |

				115 |

				130 |

				145 |

				155 |

				175 |

				200 |

				240 |

				300 |


			|
				PN64 |

				100 |

				115 |

				130 |

				130 |

				150 |

				170 |

				190 |

				215 |

				250 |

				275 |

				325 |


			|
				A |

				  |

				285 |

				285 |

				285 |

				285 |

				285 |

				360 |

				360 |

				360 |

				470 |

				470 |

				470 |


			|
				H1 |

				PN16/40 |

				107 |

				107 |

				114 |

				132 |

				137 |

				164 |

				174 |

				189 |

				213 |

				243 |

				298 |


			|
				PN64 |

				119 |

				119 |

				122 |

				140 |

				157 |

				169 |

				179 |

				200 |

				230 |

				250 |

				304 |


			|
				H2 |

				  |

				298 |

				298 |

				298 |

				298 |

				298 |

				380 |

				380 |

				380 |

				510 |

				510 |

				510 |


			|
				H3 |

				PN16/40 |

				267 |

				267 |

				282 |

				300 |

				305 |

				402 |

				412 |

				427 |

				474 |

				504 |

				559 |


			|
				PN64 |

				279 |

				279 |

				290 |

				308 |

				315 |

				407 |

				417 |

				438 |

				621 |

				641 |

				695 |


			|
				H4 |

				PN16/40 |

				267 |

				267 |

				282 |

				300 |

				305 |

				402 |

				412 |

				427 |

				604 |

				634 |

				689 |


			|
				PN64 |

				279 |

				279 |

				290 |

				308 |

				315 |

				407 |

				417 |

				438 |

				621 |

				641 |

				695 |


			|
				C |

				  |

				220 |

				220 |

				220 |

				220 |

				220 |

				270 |

				270 |

				270 |

				320 |

				320 |

				320 |


			|
				H6 |

				  |

				180 |

				180 |

				180 |

				180 |

				180 |

				236 |

				236 |

				236 |

				310 |

				310 |

				310 |



				重量
				(kg) |

				PN16/40 |

				16 |

				17 |

				19 |

				24 |

				30 |

				48 |

				57 |

				64 |

				100 |

				120 |

				185 |


			|
				PN64 |

				20 |

				21 |

				25 |

				34 |

				42 |

				64 |

				72 |

				83 |

				138 |

				150 |

				225 |


備注:
1、  表中重量為不帶附件標準數據,也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造,如:ANSI,JIS,DIN標準。
	外形結構圖
	主要外形尺寸


			|
				公禰通徑 |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				L |

				PN16/40 |

				85 |

				95 |

				115 |

				115 |

				130 |

				145 |

				155 |

				175 |

				200 |

				240 |

				300 |


			|
				PN64 |

				100 |

				115 |

				130 |

				130 |

				150 |

				170 |

				190 |

				215 |

				250 |

				275 |

				325 |


			|
				A |

				  |

				285 |

				285 |

				285 |

				285 |

				285 |

				360 |

				360 |

				360 |

				470 |

				470 |

				470 |


			|
				H1 |

				  |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |

				700 |


			|
				H2 |

				  |

				298 |

				298 |

				298 |

				298 |

				298 |

				380 |

				380 |

				380 |

				510 |

				510 |

				510 |


			|
				H3 |

				  |

				88 |

				88 |

				88 |

				88 |

				88 |

				94 |

				94 |

				94 |

				110 |

				110 |

				110 |


			|
				D1 |

				PN16/40 |

				230 |

				230 |

				250 |

				270 |

				305 |

				342 |

				375 |

				430 |

				490 |

				556 |

				665 |


			|
				PN64 |

				270 |

				270 |

				305 |

				342 |

				375 |

				430 |

				490 |

				556 |

				665 |

				665 |

				765 |


			|
				D2 |

				PN16/40 |

				310 |

				310 |

				335 |

				355 |

				390 |

				430 |

				465 |

				520 |

				585 |

				660 |

				770 |


			|
				PN64 |

				355 |

				355 |

				390 |

				430 |

				465 |

				520 |

				585 |

				600 |

				770 |

				770 |

				890 |


			|
				D2 |

				PN16/40 |

				15 |

				15 |

				15 |

				15 |

				15 |

				18 |

				18 |

				18 |

				20 |

				20 |

				20 |


			|
				n-d |

				PN16/40 |

				8-12 |

				8-12 |

				8-12 |

				8-14 |

				8-14 |

				10-14 |

				10-14 |

				12-16 |

				14-16 |

				16-16 |

				18-16 |


			|
				PN64 |

				8-14 |

				8-14 |

				8-14 |

				10-14 |

				10-14 |

				12-16 |

				14-16 |

				16-16 |

				18-16 |

				18-16 |

				18-16 |


			|
				Y |

				  |

				45 |

				45 |

				60 |

				65 |

				75 |

				90 |

				104 |

				135 |

				165 |

				195 |

				245 |


			|
				C |

				  |

				220 |

				220 |

				220 |

				220 |

				220 |

				265 |

				270 |

				270 |

				320 |

				320 |

				320 |


			|
				H6 |

				  |

				180 |

				180 |

				180 |

				180 |

				180 |

				240 |

				236 |

				236 |

				310 |

				310 |

				310 |


			|
				重量 |

				(kg) |

				36 |

				43 |

				46 |

				54 |

				62 |

				82 |

				95 |

				128 |

				190 |

				252 |

				283 |


備注:
1、保溫長度以700mm為例,表中重量為PN16數據,也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造,如:ANSI,JIS,DIN標準。

                       聲明:【ZJHS氣動薄膜角形單座調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZJHS氣動薄膜角形單座調節閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!  |
