Y43H不銹鋼蒸汽減壓閥

您的位置：閥門 - 減壓閥 - Y43H不銹鋼蒸汽減壓閥 更新時間：2025-10-29 09:10:16
Y43H不銹鋼蒸汽減壓閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢

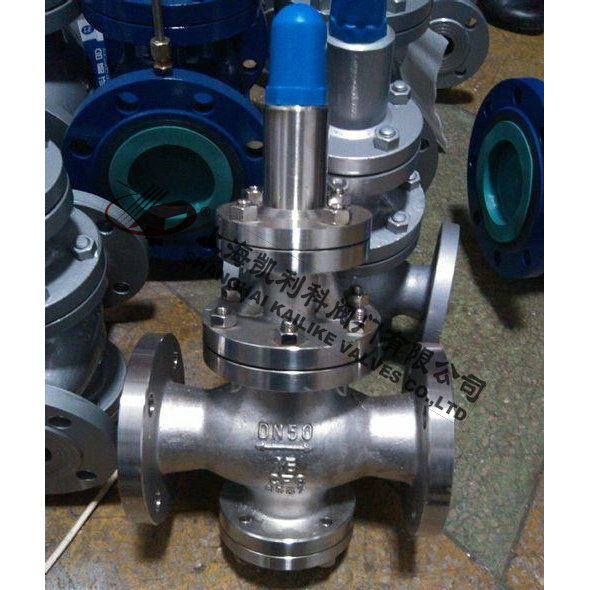

    Y43H不銹鋼蒸汽減壓閥Y43H不銹鋼蒸汽減壓閥

    Y43H不銹鋼蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

    產品名稱： 不銹鋼蒸汽減壓閥 產品型號： Y43H
    公稱通徑： DN15～DN500 結構形式： 活塞式、先導式
    工作壓力： 1.0MPa～6.4.0MPa～16.0MPa 連接方式： 法蘭、螺紋
    適用溫度： -20ºC～+425ºC 功能作用： 減壓后穩壓
    閥體材質： 鑄鐵、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Y43H不銹鋼蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

    性能范圍

    公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
    殼化試驗壓力（Mpa） 2.4 3.75 6.0 9.6 15.0 24
    密封試驗壓力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0
    最高進口壓力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0
    出口壓力范圍（Mpa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    壓力特性偏差（Mpa）△P2P GB12246-1989
    流量特性偏差（Mpa）△P2G GB12246-1989
    最小壓差（Mpa） 0.15 0.15 0.2 0.4 0.8 1.0
    滲漏量 GB12245-1989
    標準 其他非標定制

    減壓閥流量系數(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

    主要零件材料

    零件名稱 零件材料
    閥體閥蓋底蓋 WCB
    閥座閥盤 2Cr13
    缸套 2Cr13/銅合金
    活塞 合金鑄鐵
    導閥座導閥桿 2Cr13
    主閥彈簧 1Cr18Ni9Ti
    導閥主彈簧 50CrVA
    調節彈簧 60Si12Mn

    外形結構圖



    外形尺寸(PN1.6-4.0)單位：mm

    公稱通徑
    DN    		 外形尺寸
    L H H1
    1.6/2.5MPa 4.0MPa
    15 160 180 295 90
    20 160 180 330 98
    25 180 200 330 110
    32 200 220 330 110
    40 220 240 345 125
    50 250 270 345 125
    65 280 300 350 130
    80 310 330 385 160
    100 350 380 385 170
    125 400 450 400 200
    150 450 500 415 210
    200 500 550 475 240
    250 650 525 290
    300 800 580 335
    350 850 620 375
    400 900 660 405
    450 900 730 455
    500 950 750 465

    外形尺寸(PN6.4-16.0) 單位：mm

    公稱通徑
    DN    		 外形尺寸
    L H H1
    6.4MPa 10.0/16.0MPa
    15 180 180 305 105
    20 180 200 340 105
    25 200 220 340 120
    32 220 230 340 120
    40 240 240 355 135
    50 270 300 355 135
    65 300 340 360 140
    80 330 360 395 170
    100 380 400 185
    125 450 415 215
    150 500 430 225
    200 550 495 260
    250 650 545 310
    300 800 600 355
    350 850 640 395
    400 900 690 435
    500 950   780 495

    安裝說明

    ①為了操作和維護方便，該不銹鋼蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
    ②安裝時應注意使管路中介質的流向與不銹鋼蒸汽減壓閥休上所示箭頭的方向一致。
    ③為了防止蒸汽后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

    聲明：【Y43H不銹鋼蒸汽減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Y43H不銹鋼蒸汽減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
