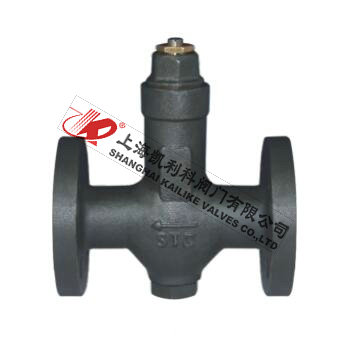

產品名稱：	液體膨脹式疏水閥	產品型號：	CS44H
公稱通徑：	DN15～DN100	結構形式：	膨脹式
公稱壓力：	1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS44H液體膨脹式疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。

工作原理

       該閥排水是連續的，而且沒有噪音。溫度敏感元件，采用不銹鋼耐腐蝕。不受振動，蒸汽壓力波動和水鋰的影響。體積小、重量輕、安裝方便。疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。

排量圖



結構分析圖



主要零部件

序號	名稱	材料
1	尾螺	Q235
2	墊片	PTFE
3	濾網	304
4	墊片	H62
5	封圈	304
6	彈簧	304
7	閥體	WCB
8	波紋管	304
9	螺帽	Q235
10	封圈	304
11	墊片	PTFE
12	調節螺桿	304
13	橡膠圈	橡膠
14	銅螺母	H62
15	套	304

注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
     2、壓差是指疏水閥的入口端與出口端的壓力差

外形結構圖

主要外形尺寸

型號	口徑DN	L	H	h	W
CS44H	15	150	117	43	44
	20	150	165	48	44
	25	160	170	53	44
	32	230	136	72	48
	40	230	136	72	48
	50	230	235	82	50
	65	230	235	82	62
	80	310	320	113	75
	100	310	320	113	95

主要外形尺寸

型號	口徑DN	L	H	h	W

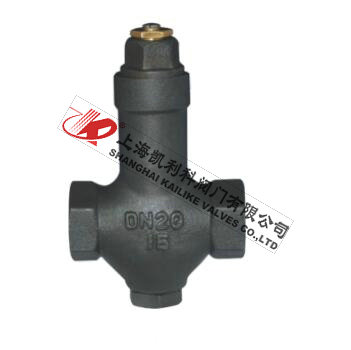

CS14H	15	90	150	43	44
	20	100	150	48	48
	25	120	165	48	50
	32	130	175	72	62
	40	140	185	72	62
	50	160	195	82	75

主要外形尺寸

型號	口徑DN	L	H	h	W

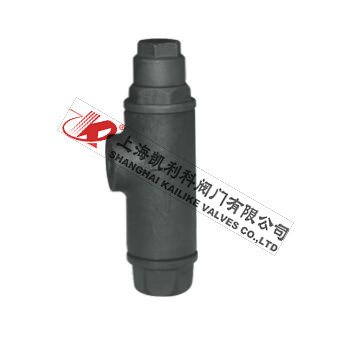

CS16	15	35	176	92	49
	20	35	176	92	49
	25	37	190	102	57

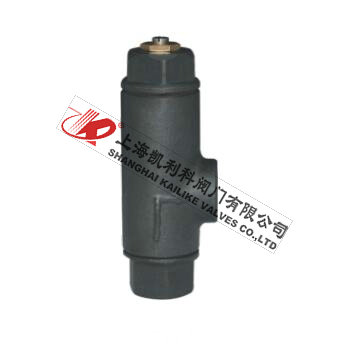

SC	15	35	150	63	49
	20	35	150	63	49
	25	37	165	71	57




聲明：【CS44H液體膨脹式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS44H液體膨脹式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
